バキュームコンベア専用アクセサリー

▶エアー式制御盤(タイマー)

当社のシンプルな制御盤(タイマー)は、すべてのVS/PPCバキュームコンベアを制御し、プラスチックまたはステンレスのハウジングで利用できます。制御時間(吸込/ラインクリーニング/停止/待機)は手動で簡単に設定できます。エアー式の為、工事は不要で防爆エリアでも安心して使用できます。

型式	ボックス材質	本体設置	吸引遅延	ラインクリーニング　※1	動作許可信号取込(DC24V)　※2
PT3	ABS樹脂	〇	〇	×	×
PT3-E	ABS樹脂	〇	〇	×	〇
PT3-S	ステンレス	×	〇	×	×
PT3-SE	ステンレス	×	〇	×	〇
PT4	ABS樹脂	〇	〇	〇	×
PT4-E	ABS樹脂	〇	〇	〇	〇
PT4-S	ステンレス	×	〇	〇	×
PT4-SE	ステンレス	×	〇	〇	〇

※1:吸引サイクルの後に輸送経路を空にする為のエアー信号を出力できます。この機能を使用する為には下記のラインクリーニングバルブが必要となります。

※2:遠隔操作用。DC24Vを常時供給している時にのみ設定したパラメータでの運転が可能です。

▶ラインクリーニングバルブ

垂直搬送が長い場合、湿粉の輸送の場合等において、輸送ラインを部分的に空にすることが出来ます。これにより製品の供給過多を減少させ、輸送ラインの詰りを防止ます。上記PT4シリーズと連携させる事により、追加の2次空気が輸送ラインへの自動供給を実現致します。

実例）三温糖、活性炭、アルミナ、NCM(ニッケルコバルトマンガン酸化物)　等

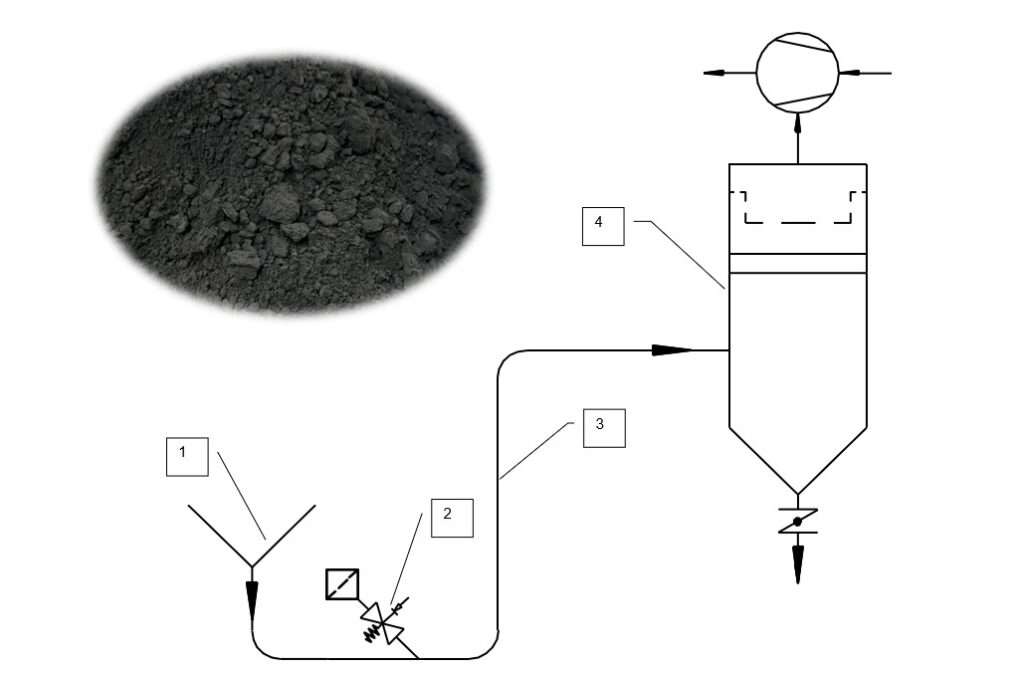

▶ラインの構成

①供給側ホッパー　②フィルター付ラインクリーニングバルブ　③粉粒体輸送ライン　④弊社バキュームコンベア

空気輸送をご使用で閉塞にお困りの方はこちらをクリック▶▶▶

▶バキュームコンベア用フィルター

バキュームコンベアには、それぞれの用途に最適なフィルターを搭載致します。信頼性と最高の分離率を備えたフィルターカートリッジは、工具レスで簡単に取り外し可能で、洗浄性も優れています。

型式	材質	全長	濾過面積	捕集能力	FDA	防爆エリア
QX100Ti07OF	PTFE膜入り導電性ポリエステル不織布	100㎜	0.07㎡	0.3μm	〇	〇
QX200Ti07OF	↑	200㎜	0.14㎡	↑	〇	〇
QX200Ti07	↑	300㎜	0.21㎡	↑	〇	〇
QX200Ti07C	PTFE膜入り導電性ポリエステル不織布	200㎜	0.28㎡	0.3μm	〇	〇
QX300Ti07C	↑	300㎜	0.45㎡	↑	〇	〇
QX100PEHD	高密度焼結ポリエチレン	100㎜	0.047㎡	5μm	〇	×
QX200PEHD	↑	200㎜	0.098㎡	↑	〇	×
QX300PEHD	↑	300㎜	0.130㎡	↑	〇	×

※ステンレスフィルターも用意しております。

▶サクションランス(2重管ノズル)

ドラムやフレコンバックから粉体を吸引する際に、2次空気を取り込みスムーズに輸送する為の2重管ノズルです。またビニール袋等を吸込んでしまわない様にプロテクターの付属も可能です。

このシステムにご興味が有る方、資料をご要望の方はこちらをクリック▶▶▶

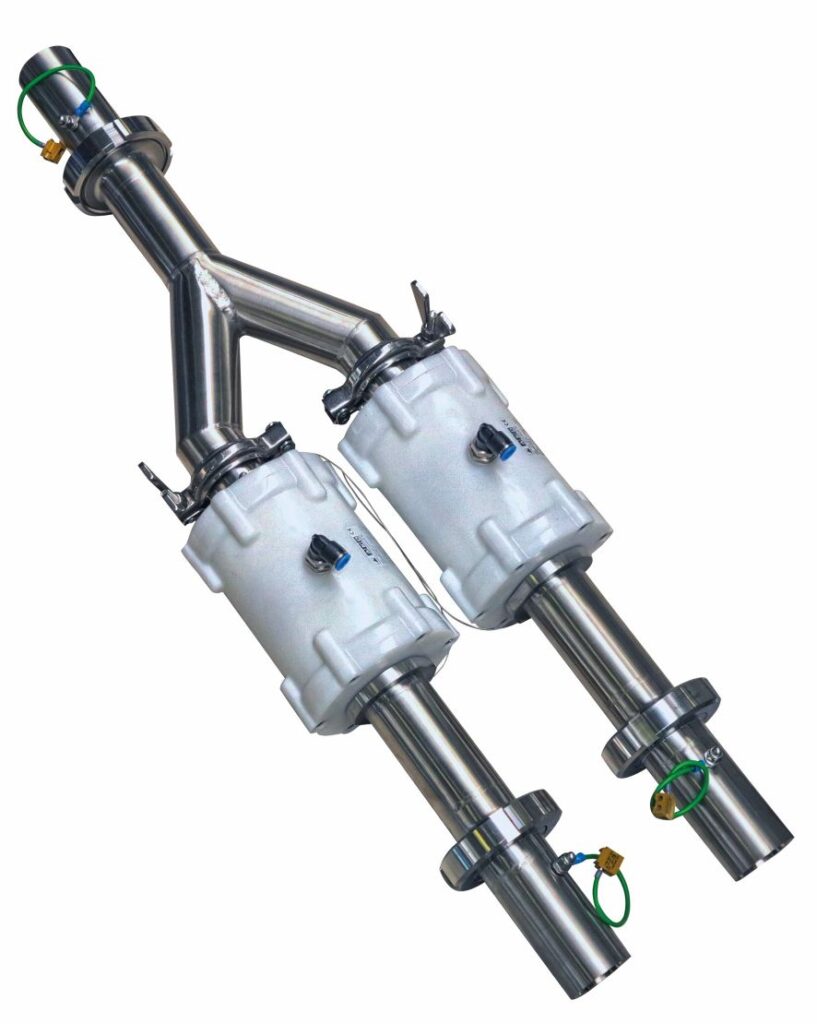

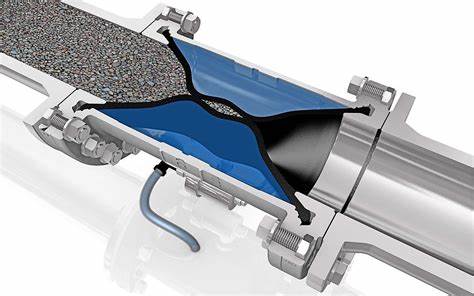

▶製品経路分岐バルブシステム　ピンチバルブ(AKO社製)

Volkmnan製品経路分岐バルブシステムにより、１つまたは複数のバキュームコンベアを異なる供給部分に接続することが出来ます。例えば、サクションランスを使用しての輸送経路から、複数のバキュームコンベアが接続されたサイロ、フレコンバック、撹拌槽への供給を適宜切り替えて輸送する場合に最適です。逆もしかりです。2~8経路への輸送システムとお客様の仕様に応じたシステムを提供します。

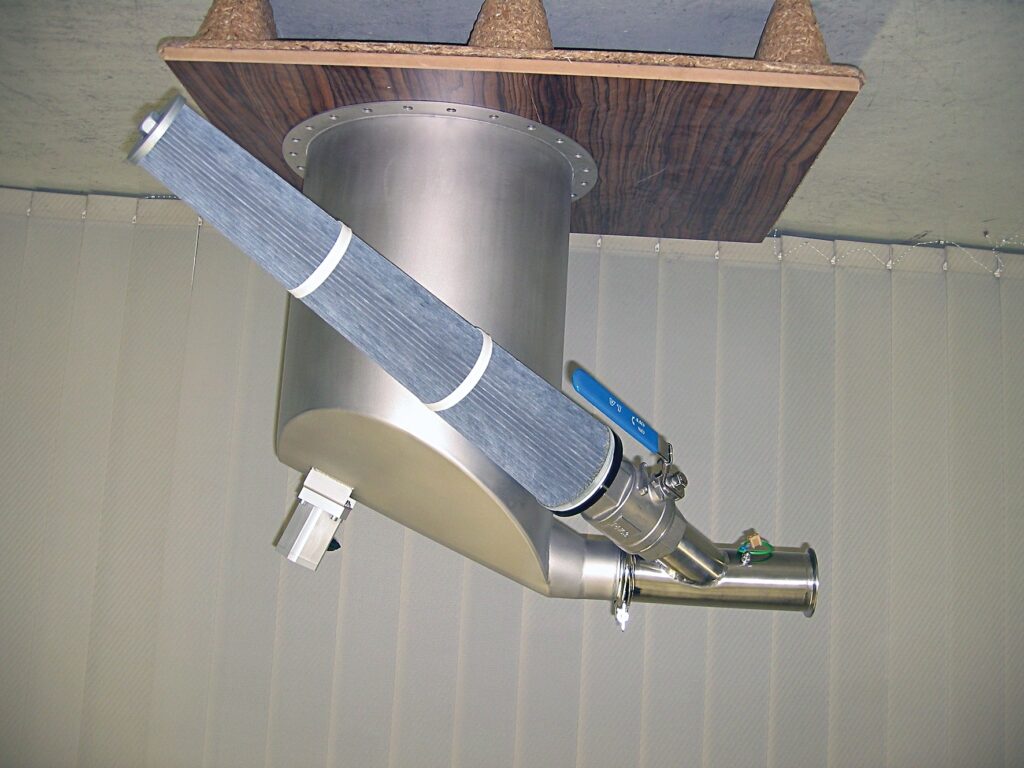

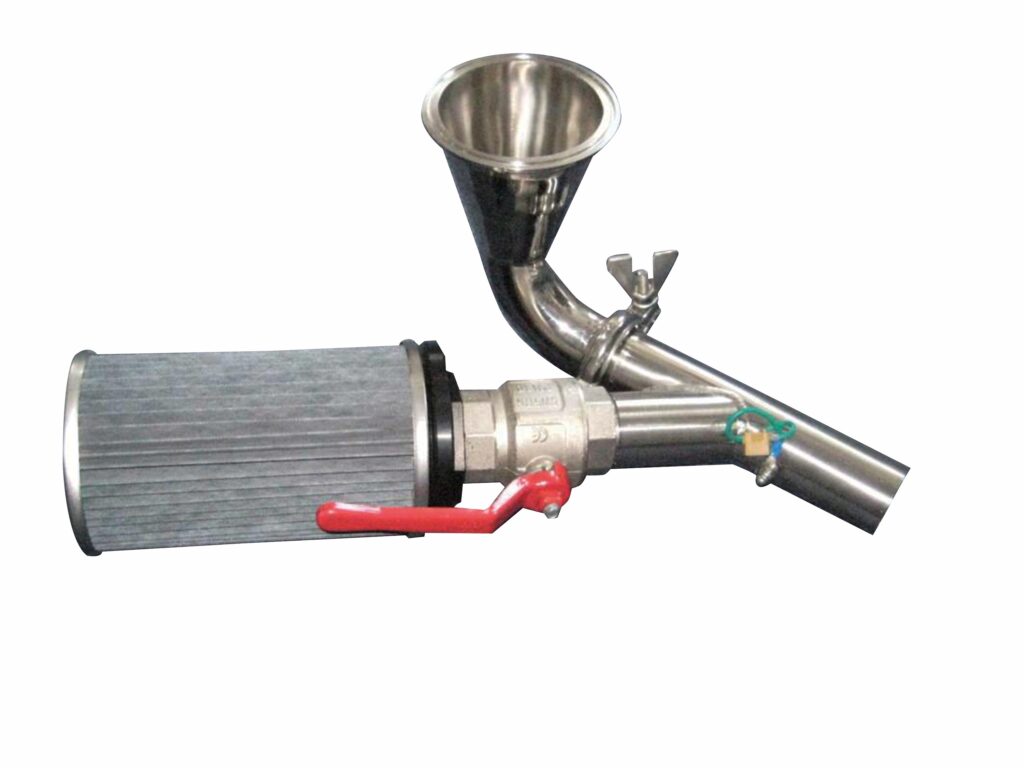

▶フィーディングシステム(2次空気取込バルブ付属)
